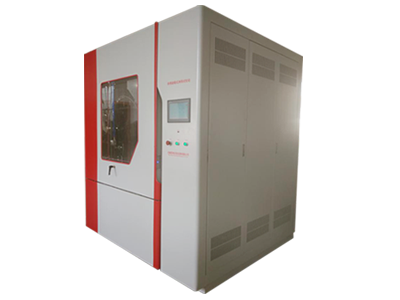

9K多功能淋雨试验箱（IPX1~6可含9K）

描述及执行标准

设备执行标准：

GB/T4208-2008  外壳防护等级（IP代码）

GB4942.1-2006  旋转电机整体结构的防护等级分级（IP代码）

DIN40050-9     道路车辆  IP防护等级

GB/T 2423.38   电工电子产品环境试验  第2部分：试验  试验R：水试验方法

GB/T 2424.23  电工电子产品环境试验　水试验导则

DIN60529、ISO26053

设备型号：DLX-016

一、 防水等级 IPX1, IPX2试验；

1 滴水面积：600mm*800mm；

2.试验台转速：1rpm；

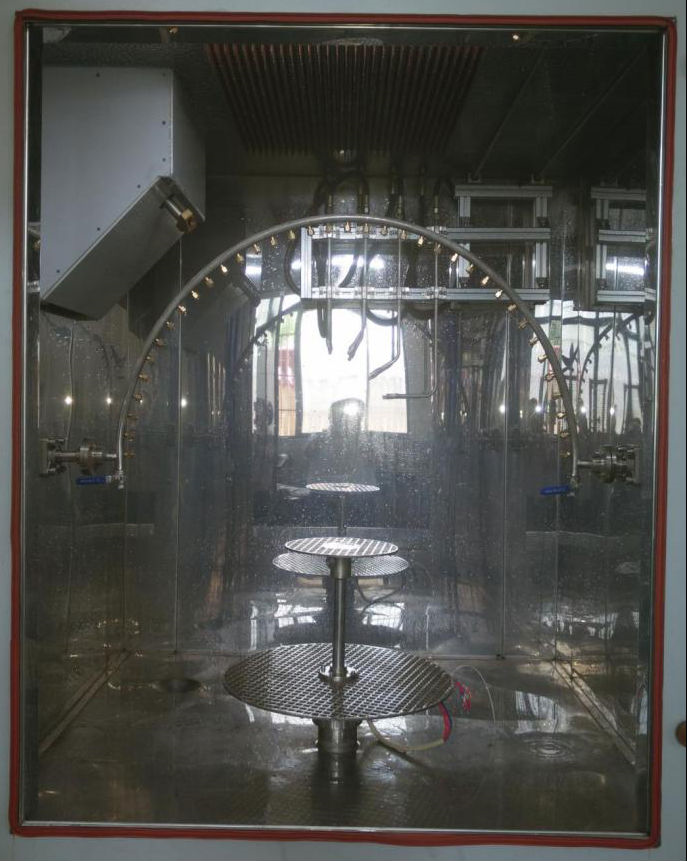

二、防水等级IPX3, IPX4, IPX4K试验；

1 摆杆半径： R600mm；

三、防水等级IPX5, IPX6, IPX6K试验；

1喷嘴：Φ6.3mm，Φ12.5mm各一个，装在箱内对角线位置。

2水管直径：Φ15mm。

四、 防水等级IPX9K试验

1试验水温: （80±5）℃

2水流量: 14L/min～16L/min

3接近喷嘴孔水压：8000kPa～10000kPa

4喷孔与支撑台距离: 100～150mm

5喷射装置: 以水平线为基准，逆时针在0°、30°、60°、90°处分布喷嘴孔，喷嘴上设有阀门，可程序设置依次喷射。

五、符合JISD 0203.S1/S2类试验（日本标准）

直管淋雨试验主要技术参数：

1.喷水孔径：φ1.2mm

2.转臂长度：500mm

3.喷管通径：φ16mm

4.喷孔个数：40个

5.喷孔间距：12.5mm

6.喷管转速：23转/分

六、符合JISD 0203.R1/R2类试验（日本标准）

扇形喷管试验主要技术参数

1.扇形喷管：0.5×10mm、2只

备注：多功能淋雨试验箱的功能可根据需要选取。
