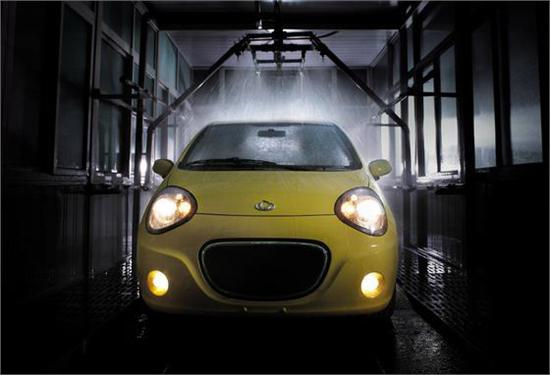

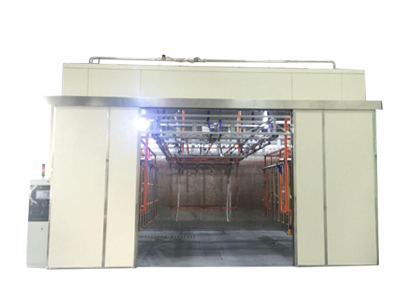

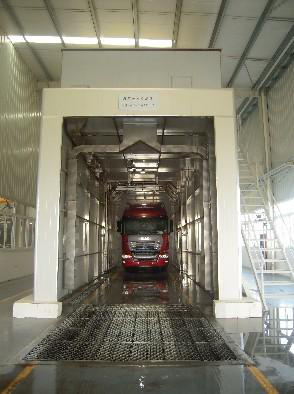

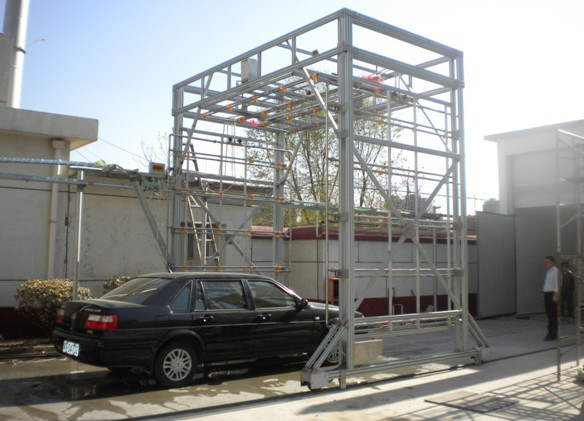

产品图片

描述及执行标准

参考标准

  主要依据  QC/T 476-2007  客车防雨密封性限值及试验方法。

◆试验工况

1. 试验用途：用于对产品车、天线等户外无防水措施的产品进行淋雨试验。

2. 试验目的：确定设备在淋雨条件下，其外壳防止雨水渗透的能力和遭到淋雨时或之后的工作效能。主要用于确定：

   a.保护罩或保护壳防止渗雨的有效性；

   b.设备在淋雨暴露期间或之后满足其性能要求的能力；

   c.设备由于淋雨造成的物理损坏；

   d.雨水排除系统是否有效。

一、主要技术参数

1. 工作室尺寸：待定

2. 淋雨面积：待定

3. 淋雨强度：

样车前部12mm/min，其它部位（顶部、两侧、后部）8mm/min可调；

4. 喷嘴直径：Φ1.0—2.5mm 另定

5. 淋雨时间：1分钟～24小时内可调；

6. 淋雨角度：喷头出水柱呈40°～55°圆锥角，车顶喷头水柱的轴线与车顶的平面呈45°～90°夹角，侧面以及前后喷头水柱轴线与车体呈45°夹角；

7. 喷嘴压力：150±10kPa可调；

8. 喷嘴布置：均匀布置，间距为550mmX550mm；喷嘴和最大试验样品的外表面距离符合设计标准要求；

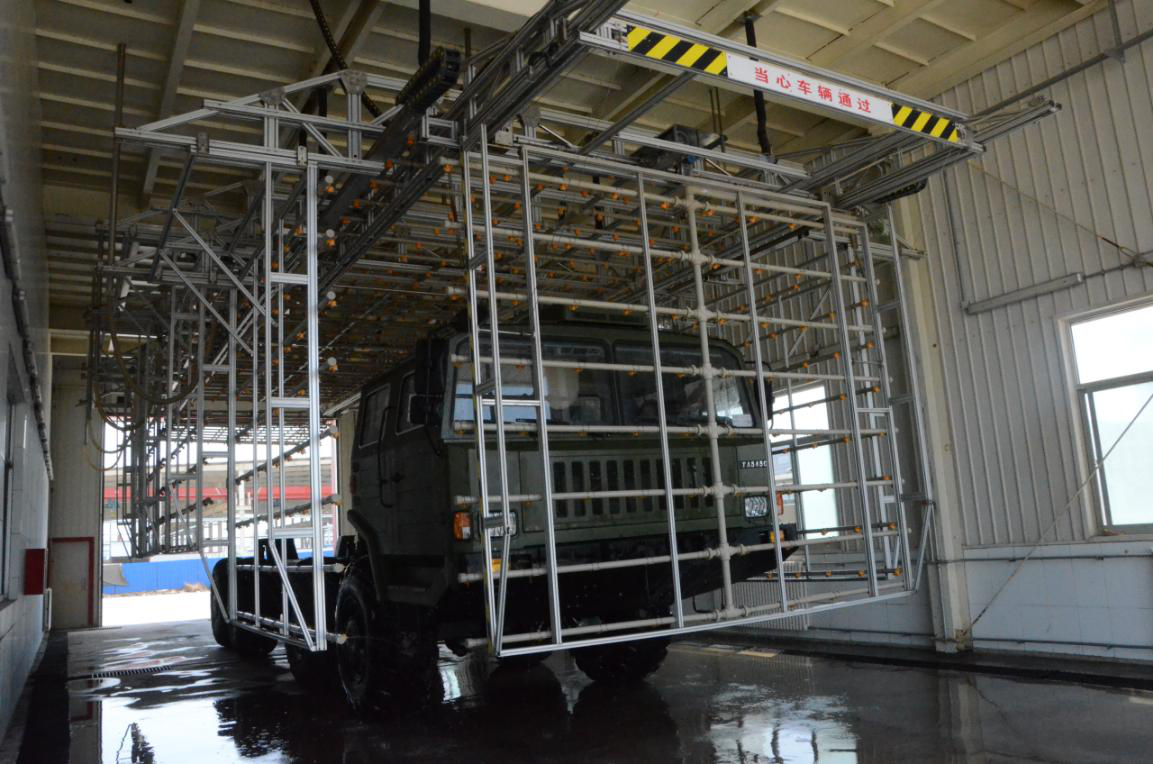

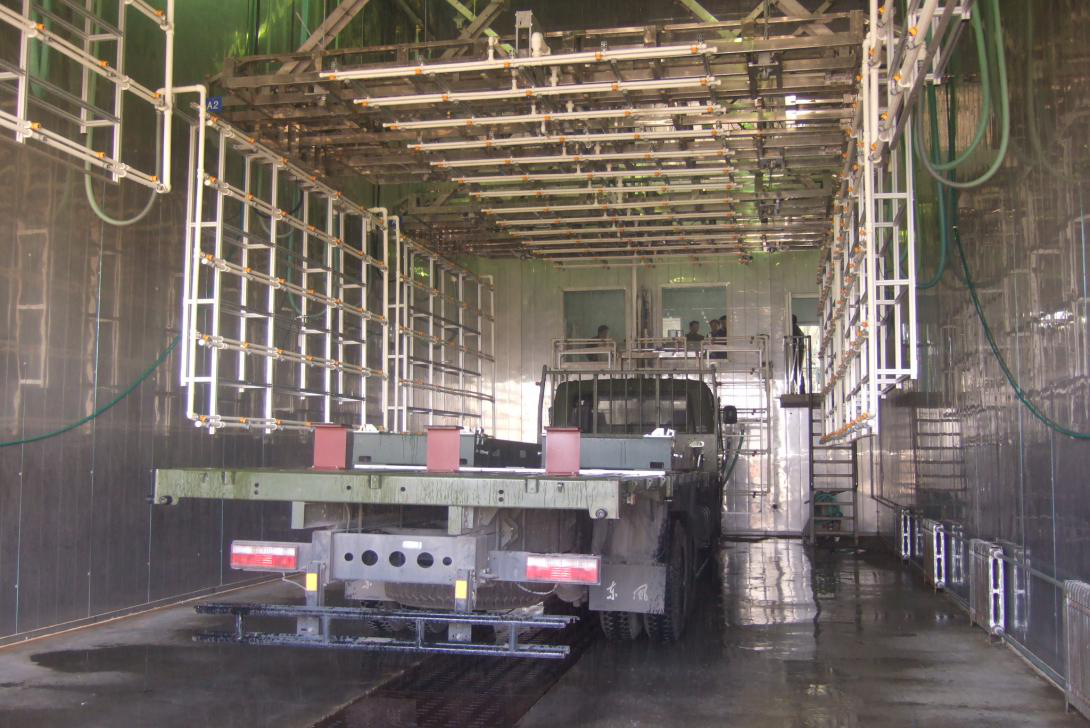

9. 整个淋雨间实现样品顶端、两侧、前后共五个面的喷淋，两个侧面和前后端最下排喷头离地面高度小于0.5米。

10. 总的区域安装压力计，压力计能显示数值大小，可手动或自动进行调节。以便及时了解整个区域淋雨工作状况；

11. 防水处理:墙面及墙角做防水处理,以防渗漏.
